SZLIFOWANIE CZÓŁ WAŁECZKÓW ŁOŻYSK

To operacja szlifierska, której zadaniem jest nadanie odpowiedniego kształtu czół wałeczków łożysk.
Firma ANDRE oferuje szeroką gamę typów i wymiarów ściernic do tego procesu. Odbywa się to poprzez szlifowanie na szlifierkach dwutarczowych (szlifowanie równoległe) lub z wykorzystaniem ściernic z roboczą strefą sferyczną typ 1801 albo ściernic typ 1J (1YJ), zależnie od rodzaju wałeczka.

- Wałeczki cylindryczne i baryłkowe

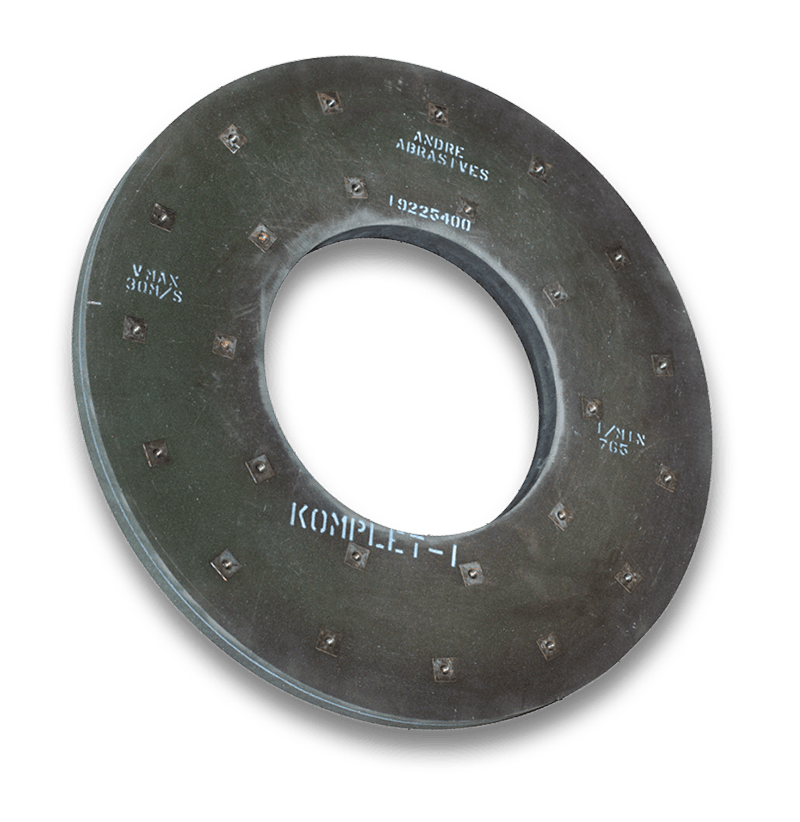

| TYP 36

36 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

600

75

305

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

36

700x40x350

95A80N7B312MOD

35

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



- Wałeczki stożkowe

| TYP 1801

1 - D x T - R

Zakres wymiarowy [mm]

[D]

[T]

76,6 - 152,8

101,6

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1801

102,1x101,6

99A240NB

50

1801

152,8x101,6

99A240NB

50

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



| TYP 1YJ | TYP 1J

1YJ - D x T/T1 x H
1J - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

455

110 - 205

228,6

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1YJ

455x150x228,6

99A90KV/120KV/220KB

50

1J

455x130x228,6

99A80J7VE01

50

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



SZLIFOWANIE TWORZĄCEJ WAŁECZKA

Szlifowanie tworzącej wałeczka, w przypadku wałeczków cylindrycznych i stożkowych odbywa się na szlifierkach bezkłowych.
Do tych operacji firma ANDRE oferuje szeroką gamę ściernic i odpowiednio dobrane charakterystyki.

| TYP 1

1 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

508 - 600

125 - 205

304,8 - 305

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

600x125x305

96A46/54O7BMODB

48

1

600x125x305

53AY46O7BMODB

48

1

510x205x305

96AY120P7BMOD

50

1

508x152,4x304,8

96A60Z11B2PL

45

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.
